YZU臥式振動電機介紹

YZU臥式振動電機是動力源和振動源結合為一體的激振源，臥式振動電機是在轉子軸兩端各安裝一組可調偏心塊，利用軸及偏心塊高速旋轉產生的離心力得到激振力，主要應用于一般振動機械，如振動破碎機、振動篩分機、振動打包機、振動落砂機、振動造型機、振動打樁機、振動提升機、振動充填機、料倉的振動破拱防閉塞裝置等。

YZU臥式振動電機規格型號

環境溫度：不超過40oC 海拔：不超過1000米

電源電壓：380伏　電源頻率：50赫茲

防護等級：IP54　IP55　接法：Y 或 Δ

絕緣等級：B、F 工作方法：S1（連續）

型號	大激 振力(N)	額定轉速 (Rpm)	額定功率 (Kw)	電流 (A)	電壓 (V)	安裝尺寸					外形尺寸					重量 (Kg)
						A	B	H	N	K	AB	BB	HD	G	L
YZU-1-2	1000	3000	0.09	0.42	380	120	40	70	4	10	145	100	140	12	240	8
YZU-1.5-2	1500	3000	0.15	0.5		130	80	80	4	12	170	140	154	16	260	11
YZU-2-2	2000	3000	0.18	0.54		130	80	80	4	12	170	140	154	16	260	11.5
YZU-2.5-2	2500	3000	0.20	0.55		130	80	80	4	12	170	140	154	16	260	12
YZU-3-2	3000	3000	0.25	0.6		150	90	90	4	14	185	150	172	18	280	17
YZU-5-2	5000	3000	0.37	0.9		150	90	90	4	14	185	150	172	18	280	18
YZU-8-2	800	3000	0.75	1.75		180	110	110	4	18	220	180	230	18	340	23
YZU-10-2	10000	3000	0.75	1.75		180	110	110	4	18	220	180	230	18	340	24
YZU-15-2	15000	3000	1.1	2.3		220	140	120	4	22	270	225	260	25	415	40
YZU-20-2	20000	3000	1.5	3.1		260	150	140	4	26	320	280	310	28	445	70
YZU-30-2	30000	3000	2.2	5.6		310	170	160	4	33	380	285	356	30	536	90
YZU-50-2	50000	3000	3.7	7.2		350	220	190	4	33	440	350	410	35	608	145
YZU-100-2	100000	3000	7.5	15		370	250	240	6	33	440	390	430	45	650	230
YZU-1.5-4	1500	1500	0.15	0.5		130	80	80	4	12	170	140	154	16	260	15
YZU-2-4	2000	1500	0.15	0.5		130	80	80	4	12	170	140	154	16	260	15.5
YZU-2.5-4	2500	1500	0.18	0.6		150	90	90	4	14	185	150	172	18	280	18
YZU-3-4	3000	1500	0.18	0.6		150	90	90	4	14	185	150	172	18	280	19
YZU-5-4	5000	1500	0.25	0.75		180	110	112	4	18	220	180	230	18	340	26
YZU-8-4	8000	1500	0.55	1.5		220	140	120	4	22	265	225	266	25	415	40
YZU-10-4	10000	1500	0.55	1.5		220	140	120	4	22	265	225	266	25	415	42
YZU-15-4	15000	1500	0.75	1.9		260	150	140	4	26	310	245	303	28	450	70
YZU-20-4	20000	1500	1.1	2.6		260	150	140	4	26	310	245	303	28	450	75
YZU-30-4	30000	1500	1.5	3.6		310	170	160	4	33	380	285	356	30	536	100
YZU-50-4	50000	1500	2.2	5.1		350	220	190	4	33	440	350	410	35	608	160
YZU-75-4	75000	1500	3.7	8.4		380	250	220	4	45	446	340	425	40	615	230
YZU-100-4	100000	1500	5.5	11		440	280	240	4	52	530	410	475	45	710	400
YZU-140-4	140000	1500	7.5	15		480	280	260	6	45	575	498	560	60	832	500
YZU-3-6	3000	1000	0.25	0.84		180	110	112	4	18	220	180	220	18	340	28
YZU-5-6	5000	1000	0.37	1.2		220	140	120	4	22	265	225	266	25	415	43
YZU-8-6	8000	1000	0.55	1.5		220	140	120	4	22	265	225	266	25	415	50
YZU-10-6	10000	1000	0.75	2.2		260	150	140	4	26	310	245	305	28	450	75
YZU-15-6	15000	1000	1.1	3.1		310	170	160	4	33	380	285	356	30	536	102
YZU-20-6	20000	1000	1.5	4.0		310	170	160	4	33	380	285	356	30	536	110
YZU-30-6	30000	1000	2.2	5.6		350	220	190	4	33	440	350	410	30	608	170
YZU-40-6	40000	1000	3	7.2		350	220	190	4	33	440	350	410	30	608	190
YZU-50-6	50000	1000	3.7	8.4		380	250	220	4	45	446	340	425	40	615	230
YZU-75-6	70000	1000	5.5	11		440	280	240	4	52	530	410	475	45	710	360
YZU-100-6	100000	1000	7.5	15		480	280	260	6	45	575	498	560	60	832	480
YZU-120-6	120000	1000	10	20		480	280	260	6	45	575	498	560	60	832	500
YZU-140-6	140000	1000	12	22		480	280	260	6	45	575	498	560	60	832	550
YZU-160-6	160000	1000	14	25		480	280	265	6	45	570	498	490	65	880	580
YZU-180-6	180000	1000	16	29		480	280	265	6	45	570	498	490	65	900	600
YZU-5-8	5000	750	0.75	2.2		260	150	140	4	26	310	245	305	28	450	77
YZU-10-8	10000	750	0.75	2.4		310	170	160	4	33	380	285	356	30	536	116
YZU-20-8	20000	750	1.5	4.3		350	220	190	4	33	440	350	410	35	608	178
YZU-30-8	30000	750	3.7	8.4		380	250	220	4	33	446	340	425	40	615	239
YZU-50-8	50000	750	5.5	11		440	280	240	4	35	530	410	475	45	710	380
YZU-75-8	75000	750	7.5	15		480	280	260	6	45	575	498	560	60	832	500
YZU-100-8	10000	750	10	22		480	280	275	6	45	575	498	575	75	880	530

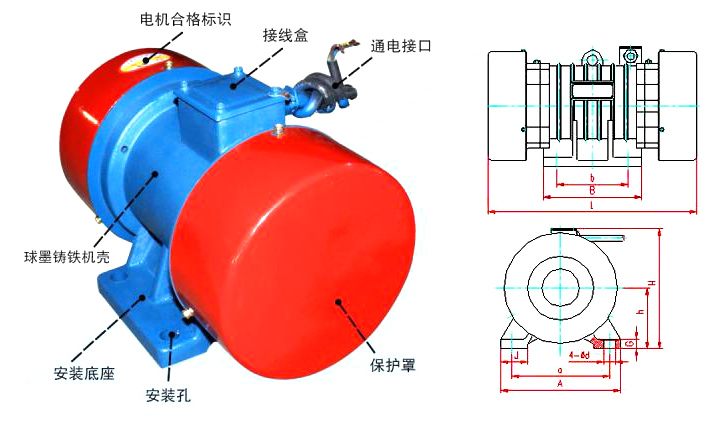

YZU臥式振動電機內部結構圖

YZU臥式振動電機應用

YZU臥式振動電機可以應用于一般振動機械，如：直線振動篩、直排篩、振動平臺、振動給料機、振動輸送機、料倉的振動破拱防閉塞裝置等等，臥式振動電機廣泛的應用在水電建設、火力發電、建筑、建材、化工、采礦、煤炭、冶金、輕工等工業部門。

臥式振動電機安裝方法

臥式振動電機從底腳輸出功率，振動電機的底腳安裝在振盤上，產生圍繞電機轉軸的旋轉離心激振力。臥式振動電機的底腳有兩種結構：一種是與端蓋連在一起的，另一種是與機殼連在一起的，通常為雙軸承結構。

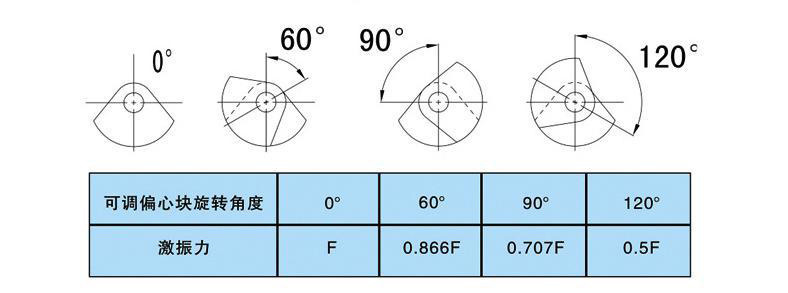

臥式振動電機偏心塊如何調整

通過改變偏心塊夾角的大小來調節偏心塊，夾角越大激振力則越小，反之夾角越小激振力越大，兩塊偏心塊重合時激振力。

振動電機每端出軸均有一個固定偏心塊和一個可調偏心塊,調節可調偏心塊和固定偏心塊之間的夾角可改變激振力的大小。出廠時可調偏心塊和固定偏心塊之間的夾角為0°，這時的激振力為振動電機的額定激振力F,不同夾角時的激振力如下表。
